СРЕДСТВА МОНИТОРИНГА ЩПТ / ЩСН

Общие сведения

Средства мониторинга состояния щитов постоянного (ЩПТ) или переменного тока (собственных нужд - ЩСН) представляют собой программно-аппаратный комплекс, включающий в себя группу модулей распределённого ввода дискретных и аналоговых сигналов, щитовые приборы, управляющий контроллер (только для ЩСН), преобразователи аналоговых сигналов, источники вторичного электропитания.

Средства мониторинга состояния ЩПТ/ЩСН предназначены для организации непрерывного наблюдения и регистрации текущего состояния ЩПТ/ЩСН, как часть комплекса средств автоматизации существующей у потребителя информационной системы. Возможности применения зависят от состава самих средств. Состав средств зависит от условий Технического задания и большей частью определяется указанием уровня автоматизации, отличным от нуля.

 Уровни автоматизации

   Уровень I

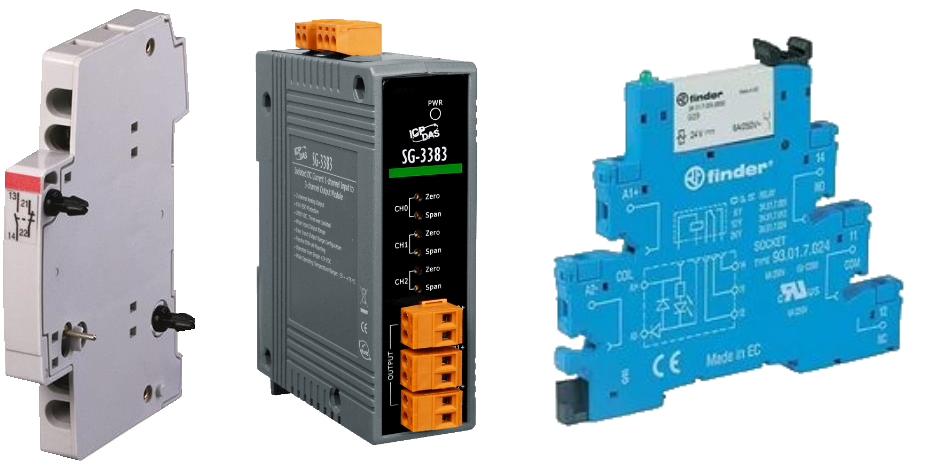

ЩПТ/ЩСН комплектуется минимальным набором средств мониторинга следующего состава:

·         нормирующие преобразователи аналоговых сигналов;

·         дублирующие реле;

·         вторичные источники питания напряжением 24В;

·         клеммные блоки;

На клеммные блоки выводятся нормализованные аналоговые сигналы и дискретная сигнализация о положении и состоянии коммутационного оборудования (OFF,SD) и состоянии локальных контролирующих систем (режимы работы, предупреждения, аварии, ошибки).

Уровень II

ЩПТ/ЩСН комплектуется измерительными устройствами (щитовые приборы) и устройствами первичного сбора информации (модули ввода DI/AI) с последовательными интерфейсами, частично включает в себя средства мониторинга первого уровня автоматизации. Типовая  структурная схема соединений оборудования представлена на рисунке 1.

Применяемые устройства имеют интерфейс RS485 и подключаются к полевой шине (витая пара), образуя распределённую систему. При значительном количестве устройств или большом расстоянии между шкафами щита полевая шина может быть разделена на сегменты с помощью повторителей интерфейса или оптических удлинителей интерфейса, но обычно это не требуется и реализуется по специальному заказу.

Рисунок 1 – Структурная схема автоматизации измерений уровня II /типовая/

Все устройства, входящие в состав информационной системы, настраиваются заводом-изготовителем щита в части информационного обмена (адреса, форматы, скорости, протоколы и т. п.) в процессе заводских испытаний. Потребителю достаточно подключить интерфейс RS485 штатного мастера Modbus RTU к клемному блоку щита и добавить информационные объекты в соответствующем интерфейсе АСУ ТП, которые представлены картой регистров протокола Modbus ЩПТ/ЩСН. Карта регистров является частью эксплуатационной документации щита.

 По специальному указанию в состав средств мониторинга может быть включён шлюз для поддержки другого протокола, например,  Modbus TCP, ProfiBus DP. Шлюзы настраиваются потребителем самостоятельно, за исключением шлюза Modbus TCP/RTU. Следует отметить, что применяемый шлюз Modbus  TCP/RTU позволяет одновременную работу, как клиентов Modbus  TCP, так и клиентов Modbus  RTU. Прозрачная поддержка Modbus  RTU достигается инсталляцией драйвера виртуального COM-порта или непосредственным использованием системной библиотеки TCP/UDP сокетов  в программной среде АСУ ТП.
