Щиты постоянного тока (ЩПТ) предназначены для приема и распределения электрической энергии постоянного тока, защиты цепей от сверхтоков, мониторинга и сигнализации нормального и аварийного режимов работы. ЩПТ обеспечивает питание потребителей постоянного тока от зарядно-выпрямительных устройств (ЗВУ) в нормальном режиме и от аккумуляторной батареи (АБ) в аварийном режиме.
В зависимости от требуемых электрических и эксплуатационных характеристик ЩПТ может состоять из:
- шкафа ввода аккумуляторной батареи;
- шкафа ввода и секционирования;
- шкафа отходящих линий.
Типовые решения щитов постоянного тока:
Типовое решение для ПС 110 кВ
Типовое решение для ПС 220 - 750 кВ
Основные технические параметры представлены в таблице ниже.
Базовое исполнение щита постоянного тока:
- ввод электроэнергии от АБ и зарядно-выпрямительных устройств;
- распределение электроэнергии между потребителями;
- селективная защита вводов щита и отходящих линий от токов короткого замыкания и токов перегрузок;
- Резервирование между секциями с коммутацией ркбильником-разъединителем;
- контроль тока зраяда/разряда АБ;
- Измерение напряжения между полюсами АБ;
- контроль напряжения на шинах ЩПТ и формирование сигнала о его превышении и понижении;
- контроль пульсаций напряжения на шинах ЩПТ и формирование сигнала о превышении уставки значения пульсации напряжения;
- световая сигнализация состояния оборудования ЩПТ на лицевых панелях;
- передача сигналов положения и состояния коммутационных и защитных аппаратов ЩПТ беспотенциальными контактами;
- возможность демонтажа приборов для метрологической поверки;
- задита от импульсных перенапряженияй на шинах питания ЩПТ разрядниками варисторного типа;
- климатическое исполнение УХЛ4.
Щит постоянного тока может быть дополнен опциональными функциями:
- устройство мигающего света (УМС);
- дополнительные цифровые измерительные приборы;
- прибор измерения напряжения симметрии АБ;
- контроль тока подзаряда АБ;
- блок аварийного освещения;
- мониторин и автоматизация 2 уровня (передача сигналов по цифровому интерфейсу: RS-485 / ModBus RTU, Ethernet / МЭК 60870-5-104, Ethernet / МЭК 61850;
- мониторинг и автоматизация 3 уровня (устройство регистрации аварийных событий);
- устройство автоматического поиска линии с замыканием на землю;
- сейсмостойкое исполнение до 9 баллов по шкале MSK-64.

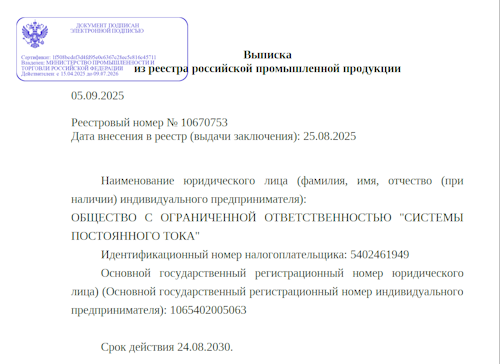

Щиты постоянного тока серии ЩПТ имеют все соответствующие сертификаты
